焊接操作机

返回列表来源：http://www.tjduda.com 作者：天津数控切割机维修发布日期：2019-07-01 07:04 | 浏览：

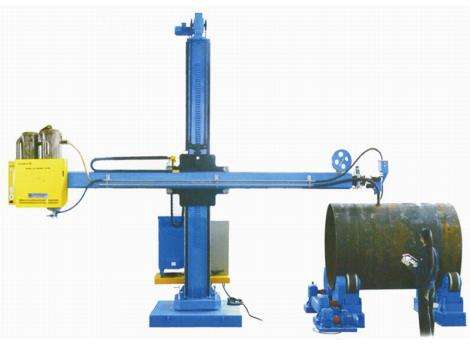

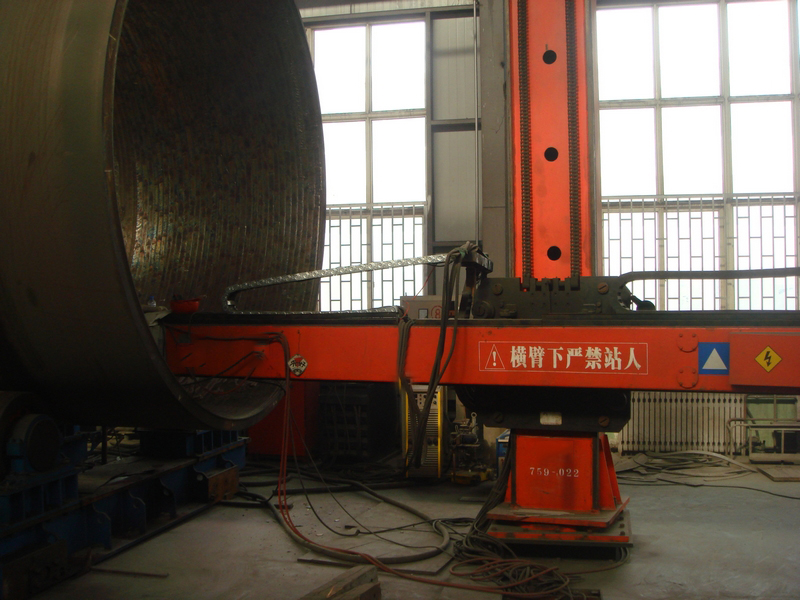

（图1：焊接操作机）（图2：焊接操作机）

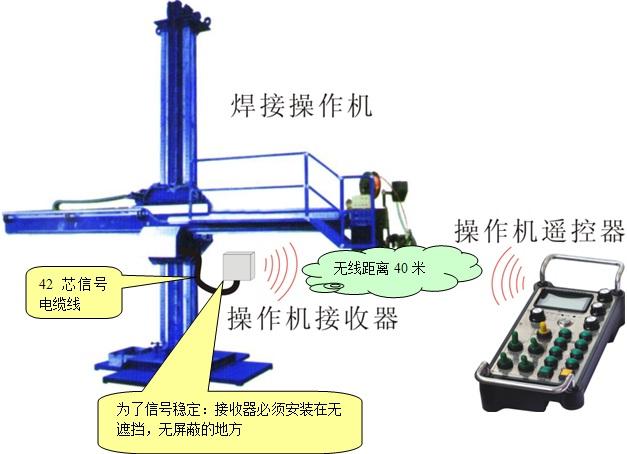

（图3：焊接操作机）（图4：焊接操作机）

应用范围：工程机械、起重机械、军工产品、钢结构、汽车制造、压力容器、石油化工、输送管道、电力建设、风力发电等等。
  产品介绍：该自动焊接中心焊接操作机，自动埋弧焊机（或CO2、TIG焊机、窄间隙埋弧焊机、带极堆焊机）、焊接滚轮架（或焊接变位机）组成，对金属容器、金属焊接结构件进行各种焊缝，各种方式的焊接。该中心实现三位一体联动控制、可配置焊接传感及监控、电弧摆动、弧长控制、自动焊剂铺设、回收等装置。用于压力容器、制冷设备、电厂建设、冶金建设、工程机械、船舶制造、扎辊堆焊、石化建设等众多行业。
  性能特点：
  1、立柱横梁采用钢板型材结构，平面导轨设计，具有良好的刚性，结构下挠度低。
  2、横梁升降采用交流电机恒速运转方式，升降平稳均匀。
  3、衡量伸缩采用交流变频无级调速，恒转矩输出，速度平稳，导轨为45号钢，焊后去应力处理，经刨成型，强度高，稳定性好，能保证长时间不变形。
  4、横梁伸缩采用齿轮齿条传动，传动精度高，运行平稳，速度数字显示并可预先设置。
  5、横梁升降、横梁伸缩、地车进退均设有电子、机械双重保护装置。
  6、采用优质回转支承，转动灵活，寿命长。
  7、采用塑料拖带布线技术，耐用、方便、美观、安全。
  8、控制站与手操器可构成远控方式，采用计算机控制技术，所有焊接参数数字显示并可预先设置，操作灵活方便，控制站留有联动接口可与本公司其他产品实现联动。
手操器置于手中，可以方便的进行焊接操作机、焊接中心及其他机构的远程操作，并对焊接过程进行实时控制。
  主要技术参数：

型号type		LHQ 轻型 Light	LH 中型 Medium	LHM 重型 Heavy	LHW 超重型 Super-Heavy
横臂升降行程 Boom Lifting Stroke (mm)		1-3	2-4	2-8	2-13
横臂伸缩行程 Boom Retracting Stroke (mm)		1-3	1-4	2-8	4-12
横臂升降速度 Lifting Speed (mm/min)		800	800	800	800
横臂伸缩速度 Retracting Speed (mm/min)		120-1200	120-1200	120-1200	120-1200
立柱回转 Column Rotation	角度 Angle(°)	±180°	±180°	±180°	±180°
立柱回转 Column Rotation	速度 Speed（rpm）	手动 Manual	0.11 手动Manual	0.11 手动Manual	0.10 手动Manual
台车行走速度 Trolley Travel Speed （mm/min）		手动 Manual	2000	2000	2000
台车导轨中心距 Trolley Span (mm)		1060	1500	2000	2500
