便携式TOFD超声波检测仪

返回列表来源：http://www.tjduda.com 作者：天津数控切割机维修发布日期：2019-07-01 07:03 | 浏览：

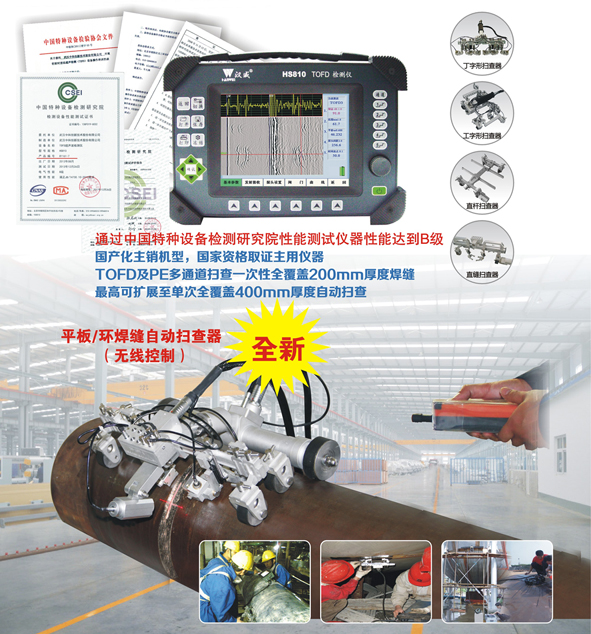

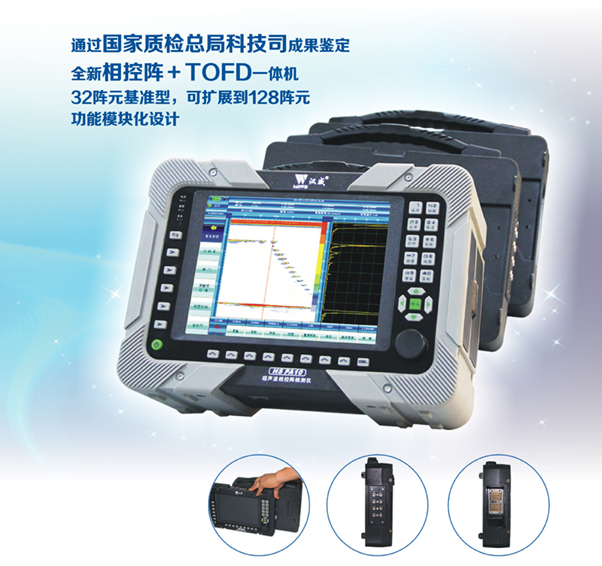

（图1：便携式TOFD超声波检测仪）（图2：便携式TOFD超声波检测仪）

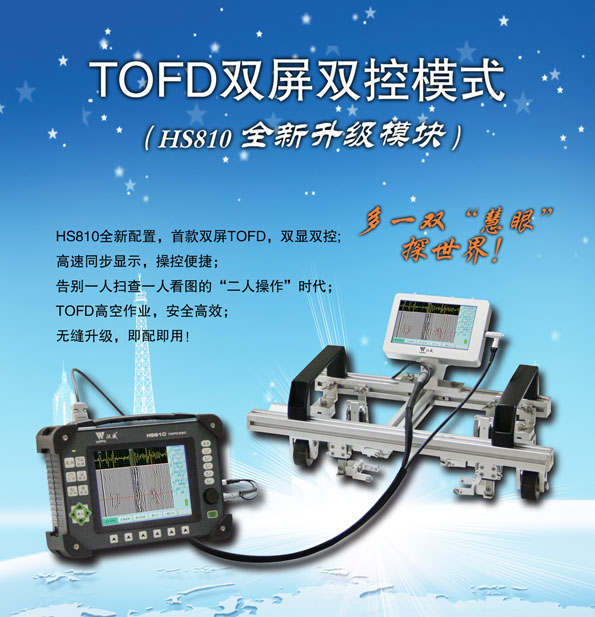

（图3：便携式TOFD超声波检测仪）

HS810型便携式双屏TOFD超声波检测仪：
1、满足 NB/T47013、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求；
2、具有NB/T47013.10-2015推荐使用的TOFD缺陷测长功能——合成孔径聚焦（SAFT），还原缺陷特征；
3、具有长续航时间、高检测效率、人性化的操作界面，现场使用性更好，可实现现场远程控制及自动扫查：
→ 提供满足企业特殊要求的软件定制服务。
→ 提供满足现场特殊检测要求的手动、自动扫查器及硬件配置定制服务。
4、特种行业TOFDⅡ级人员资质培训考核样板机。
HS810性能特点：
A 特优点：
→ 全中文菜单友好界面，键盘式操作模式，方便快捷；

→ 超高亮彩色液晶显示，可根据不同现场环境改变；

→ 超声衍射波成像检测，解决传统放射检测的扫查；

→ 厚度及检测效率局限性，节约探伤成本；

→ 集A扫、B扫成像、TOFD成像、导波成像等多能一体；

→ 独有合成孔径聚焦（SAFT）技术，领潮行业，有效提高缺陷测量精度；

→ 波形相位稳定，信噪比高，缺陷识别更清晰；

→ 内置现场检测工艺模型，自动生成检测工艺；

→ 便携扫查器及自动扫查装置代替手工扫查，满足各种工件检测要求；

→ 多通道TOFD检测实现大厚壁焊缝一次性全面覆盖；

→ 超大机内存储空间及便捷的文件网络传输功能；

→ 高分子复合材料机身，有效防震、抗跌落；

→ 集成数据电缆，装卸方便，信号传输损耗小；

→ 高性能安保锂电，模块插接，一机两电，超长续航；

→采用欧盟鉴定标准EN12668-1：2000；提供中英文欧标鉴定报告各一份；

B探伤功能：

扫查方式	对焊缝进行全面非平行、平行扫查
缺陷定位	分析软件直接读出缺陷位置、深度、自身高度
缺陷显示	直观显示缺陷在工件中的位置及上下端点
A型扫描	射频显示提高仪器对材料中缺陷模式的评价能力
B扫成像	实时显示缺陷截面形状
TOFD扫成像	实时显示缺陷的灰度扫查图，直观显示缺陷并对缺陷质量进行评价

C 扫描范围：多路TOFD检测和PE检测全面覆盖200mm厚度以内的分区扫查，可扩展至400mm厚度。
D 数据分析：直通波去除：近表面缺陷专用处理工具，提高近表缺陷分析精度。横竖调整：满足不同现场操作习惯。SAFT：国际公认有效提高缺陷测量精度的功能。
E数据存储与输出：
→预先调校好各类探头与仪器的组合参数，方便存储、调出、离线分析、

→复验、打印、通讯传输。

→超大内存容量，单次扫查最多可记录40米。

→扫查图像、文件可根据使用要求自动保存、自动编名。

→支持双USB拷贝、网络传输、外接显示器等。

HS810技术参数：

输出	LAN, USB2.0, VGA	显屏	6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm，日光可读 LCD；最大 A扫尺寸 130×92 mm
多同时连接探头	10 个	脉冲类型	负方波脉冲
脉冲前沿	<10 ns	脉冲宽度	50 ns-1000ns连续可调
阻抗匹配	25Ω /500Ω可调	扫描范围	零界面入射——14000mm钢纵波
采样频率/位数	125MHZ/12bits	采样深度	512/1024可调
重复频率	25-800Hz可调	波形平均	1-8可调
检波方式	数字检波	衰减器精度	<+1dB/12dB
声速范围	300~20000 m/s	动态范围	≥30dB
垂直线性误差	≤4%	水平线性误差	≦0.3%
分辨力	>36dB（5P14）	灵敏度余量	>60dB(深200mmΦ2平底孔)
波形显示方式	射频波，检波 (全波、负或正半波),信号频谱(FFT)	成像模式	根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫
直线扫查长度	0~40000 mm自动滚屏	记录方法	完全原始数据记录
仪器软件	仪器软件应该同时具备SAFT（合成孔径聚焦）功能，差分，直通波拉直功能	离线分析软件	离线分析软件应该具备SATF（合成孔径聚焦）处理功能；具备图像处理前和处理后的同屏对比显示功能；具备能直接将TOFD图像转换成BMP位图的功能
离线图象分析	恢复和回放扫查时记录的A扫波形；缺陷尺寸和轮廓；厚度/幅度数据统计分析；记录转换到ASCII/MS Word/MS Excel格式报告	数据报告	直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像。
内存	1 G	闪存- Quasi HDD	4 G
控制	前板密封键盘，鼠标，飞梭	兼容外部设备	USB键盘和鼠标，USB闪存卡，通过USB或LAN打印，通过USB或LAN连接PC，SVGA外接显示器
仪器操作系统	winCE操作系统，抗病毒能力强	离线分析软件操作系统	全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接计算机，外接计算机通过网络或USB连接进行离线数据分析和报告。
检测数据传输	检测信号及编码器数据应采用单根集成电缆形式将信号输入仪器，及复合电缆线集成一体	扫查器装置	应配备扫查器，并具备强力磁轮压伸弹簧耦合装置
出厂检验	仪器通过国家质量技术监督检验检疫总局组织的科技成果鉴定，仪器出厂时提供欧标鉴定合格书	包装尺寸	进口高强度硬塑箱，248×180×80 mm含电池
电源、电压	电池12V7Ah连续工作8小时（锂电池供电）	环境温度	(-10-40)°C（参考值）
相对湿度	（20-95）%RH	重量	2.4kg含电池
